Page 12 - CAR - Levigatori ITA

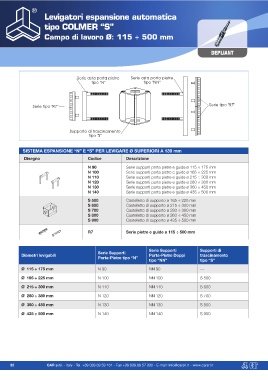

Levigatori espansione automatica Levigatori tipo EMO

tipo COLMER “S”
Campo di lavoro Ø: 115 ÷ 500 mm

DEPLIANT

Serie asta porta pietre Serie asta porta pietre
tipo "N" tipo "NN"
I Levigatori EMO sono dei levigatori
molto versatili sui quali vengono Codice Levigatore Range Ø levigabili Lunghezza Max
(standard)
assemblate le testine di espansione
Serie tipo "R7" Serie tipo "R7" tipo COLMER quindi hanno gli
stessi range di diametri levigabili; tali
levigatori, utilizzabili sia su levigatrici
verticali che orizzontali,possono
Supporto di trascinamento arrivare a levigare fori fino a 4 mt. di
tipo "S" lunghezza (standard) grazie ad aste
di prolunga personalizzabili aventi sia
SISTEMA ESPANSIONE “N” E “S” PER LEVIGARE Ø SUPERIORI A 139 mm attacco “a baionetta” che “flangiato”.

Disegno Codice Descrizione
N 90 Serie supporti porta pietre e guide ø 115 ÷ 175 mm
N 100 Serie supporti porta pietre e guide ø 165 ÷ 225 mm
N 110 Serie supporti porta pietre e guide ø 215 ÷ 300 mm B
N 120 Serie supporti porta pietre e guide ø 280 ÷ 380 mm A
N 130 Serie supporti porta pietre e guide ø 360 ÷ 450 mm
N 140 Serie supporti porta pietre e guide ø 435 ÷ 500 mm
S 500 Castelletto di supporto ø 165 ÷ 225 mm
S 600 Castelletto di supporto ø 215 ÷ 300 mm
S 700 Castelletto di supporto ø 280 ÷ 380 mm
S 800 Castelletto di supporto ø 360 ÷ 450 mm
S 900 Castelletto di supporto ø 435 ÷ 500 mm

R7 Serie pietre e guide ø 115 ÷ 500 mm
DETAIL A
DETAIL B

Serie Supporti Supporti di
Serie Supporti
Diametri levigabili Porta-Pietre Doppi trascinamento DETTAGLIO B
Porta-Pietre tipo “N” SCALA 2 : 4.2
tipo “NN” tipo “S”
Ø 115 ÷ 175 mm N 90 NN 90 ---

Ø 165 ÷ 225 mm N 100 NN 100 S 500
Ø 215 ÷ 300 mm N 110 NN 110 S 600

Ø 280 ÷ 380 mm N 120 NN 120 S 700 A
B
Ø 360 ÷ 450 mm N 130 NN 130 S 800 DETAIL B
DETAIL A
Ø 435 ÷ 500 mm N 140 NN 140 S 900

DETTAGLIO A
SCALA 2 : 4.2
