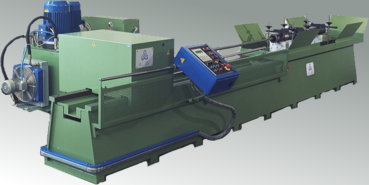

Levigatrice orizzontale per cilindri e tubi di ogni materiale, con sistema elettronico
completamente controllato dell’espansione e della rotazione del mandrino, e della
traslazione del carrello porta-levigatore.
Estrema versatilità, velocità di apprendimento, personalizzazione del tipo di levigatura
da effettuare all’interno di un’ampissima gamma di diametri e lunghezze levigabili.
Innovativo software a “Logica Programmabile Evoluta” con utilissime e fondamentali
funzioni di levigatura, come la tastatura iniziale del cilindro, il controllo dello sforzo
in spinta, la posizione del mandrino all’interno del cilindro, la possibilità di lavorare
impostando il tempo, il sovrametallo, la pressione di taglio degli abrasivi etc…
Levigatrice completa e adatta a lavorare qualsiasi tipo di foro e a ottenere qualsiasi
tipo di asportazione e rugosità, grazie alle varie tipologie di levigatori a espansione e
nominali di produzione CAR s.r.l., e alla vasta gamma di abrasivi, pietre diamantate,
in CBN, nonché utensili speciali costruiti secondo le specifiche esigenze di levigatura
del cliente.
|
|
|
Caratteristiche meccaniche
- Bloccaggio del pezzo manuale personalizzabile (tirelle, catena etc…), oppure tramite morse idrauliche auto-centranti
- Vasca per olio refrigerante tipo AT20 da litri 400 completa di elettropompa
- Separatore magnetico e/o sistema di depurazione personalizzato
(es. filtri a cartuccia)
- Condizionatore per la temperatura della cabina elettrica
- Pulsantiera manuale ergonomica a posizione regolabile
- Terminale Operatore (Monitor) grafico, TFT con schermo tattile
|
Dati tecnici
- Velocità rotazione Mandrino variabile in continuo
- Gamma Velocità di rotazione Mandrino 0÷600 R.p.m.
- Velocità traslazione Carrello Porta-Levigatore variabile in continuo
- Gamma Velocità di traslazione del Carrello P.L. 0÷35 m/min.
- Minimo incremento espansione dell’utensile 0,002 mm
Capacità di Lavorazione (standard)
- Lunghezza max levigabile: 8.000 mm
- Diametro min levigabile: 25 mm
- Diametro max levigabile: 750 mm
PLC e Programmazione
- Sistema elettronico di espansione continua automatica gestita da PLC
PLC per la gestione e il controllo in process di tutte le funzioni, munito di sistemi di sicurezza e diagnostica a video
- Controllo numerico continuo degli assi di lavoro
- “Logica Programmabile Evoluta” per la visualizzazione e la verifica in tempo reale dei valori di lavorazione
- Programmazione e variazione con monitor grafico a colori di tutti i parametri in modo infinitesimale
- Gestione e parametrizzazione in automatico della macchina con indicazione dell’angolo di incrocio dell’abrasivo
- Sistema di memorizzazione delle quote, allo spegnimento della macchina e riproposizione all’accensione (misurazione assoluta)
|
|
|
|
